Equipamentos de Diagnóstico por Imagem: Raio-X, TC, RM, Ultrassom e PET-CT

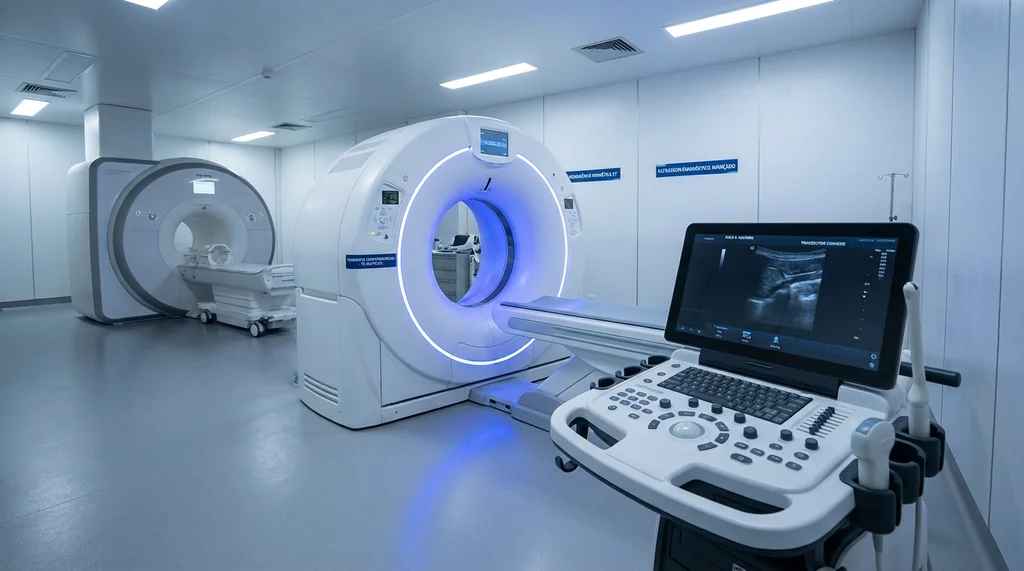

O diagnóstico por imagem é o eixo tecnológico que sustenta o sistema de saúde moderno: em 2025, o mercado global de equipamentos de imagem médica foi avaliado em US$ 44–48 bilhões com projeção de atingir US$ 70 bilhões até 2032, e o Brasil, com mais de 293.000 equipamentos cadastrados, é o principal mercado da América Latina, ao mesmo tempo que convive com disparidades regionais severas, como a variação de 7,1 ressonâncias magnéticas por milhão de habitantes no Amazonas versus 45,8 no Distrito Federal. Dominar as cinco grandes modalidades, raio-X, tomografia computadorizada, ressonância magnética, ultrassom e PET-CT, é competência fundamental para o engenheiro biomédico que atua em engenharia clínica, desenvolvimento de produtos ou regulação.

Este artigo integra nossa série sobre tecnologia hospitalar. Para o contexto regulatório dos equipamentos, consulte nosso guia sobre certificação INMETRO para equipamentos médicos. Para o processamento computacional das imagens geradas, veja processamento de imagens médicas com Python e MONAI.

Mercado Global e Cenário Brasileiro

O mercado de diagnóstico por imagem cresce impulsionado por três vetores convergentes: envelhecimento populacional (especialmente em países com IDH elevado), integração de inteligência artificial para triagem e diagnóstico automatizado, e democratização de tecnologias antes restritas a grandes centros. A tomografia computadorizada responde pela maior fatia (cerca de 32% do mercado global), seguida por RM (28%), ultrassom (22%) e medicina nuclear/PET (12%).

No Brasil, o Cadastro Nacional de Estabelecimentos de Saúde (CNES) registra disparidades estruturais persistentes. Enquanto a região Sudeste concentra aproximadamente 60% dos equipamentos de alta complexidade (RM e TC), o Norte e Nordeste operam com índices muito abaixo da recomendação da OMS de 6 RM por milhão de habitantes, critério que o DF supera amplamente enquanto estados como Pará e Maranhão ainda ficam aquém.

O total de dispositivos de IA/ML aprovados pela FDA ultrapassa 1.300 em dezembro de 2025, sendo 80% voltados para radiologia. A GE HealthCare lidera com 115 algoritmos aprovados, seguida pela Siemens (86) e Philips (48).

— FDA, Artificial Intelligence and Machine Learning (AI/ML)-Enabled Medical Devices, 2025

Distribuição de equipamentos de diagnóstico por imagem no Brasil, CNES 2025

Modalidade	Total Brasil	Por 1 milhão hab.	Mín. OMS (recomendação)	Maior concentração
Raio-X convencional	~185.000	~870		SP, RJ, MG
Ultrassom	~68.000	~320		SP, RS, PR
Tomografia computadorizada	~9.500	~44,7		SP, RJ, MG
Ressonância magnética	~5.800	~27,3	6,0	DF (45,8), SP (38,4)
PET-CT	~320	~1,5		SP, RJ, MG

Raio-X Convencional: Bremsstrahlung, Técnica e Proteção Radiológica

O raio-X convencional permanece a modalidade de maior volume no mundo, com mais de 3,6 bilhões de exames anuais globalmente. A geração de raios-X ocorre quando elétrons acelerados por diferença de potencial de 40 a 150 kVp são frenados pelo núcleo do alvo de tungstênio, processo denominado radiação de Bremsstrahlung (do alemão, "radiação de frenagem"). Paralelamente ocorre a emissão de raios-X característicos quando elétrons orbitais das camadas K e L do tungstênio são ejetados e substituídos por elétrons de camadas superiores, liberando energia na forma de fótons de energia discreta (57–68 keV para W).

A qualidade do feixe depende de dois parâmetros principais: a tensão do tubo (kVp) que define a energia máxima e o poder de penetração, e a corrente no tempo (mAs) que governa o número de fótons produzidos e, portanto, a dose absorvida. Sistemas digitais modernos, como radiografia digital direta (DR) com detectores de selênio amorfo ou iodeto de césio, operam com dose típica de 1,5–3 µGy na entrada da pele para uma PA de tórax, contra 25–40 µGy dos sistemas de écran-filme.

A proteção radiológica segue no Brasil a Norma CNEN NN-3.01 (Diretrizes Básicas de Proteção Radiológica) que adota os três princípios fundamentais da CIPR: justificação, otimização (princípio ALARA, As Low As Reasonably Achievable) e limitação de dose. Para trabalhadores ocupacionalmente expostos (TOE), o limite anual efetivo é de 20 mSv (média em 5 anos, máximo 50 mSv em qualquer ano isolado).

Para compreender como a imagem de raio-X é gerenciada no fluxo hospitalar, consulte nosso artigo sobre sistemas de informação em saúde e prontuário eletrônico onde abordamos o padrão DICOM e integrações RIS/PACS.

Tomografia Computadorizada: Gerações, Detectores e Photon-Counting CT

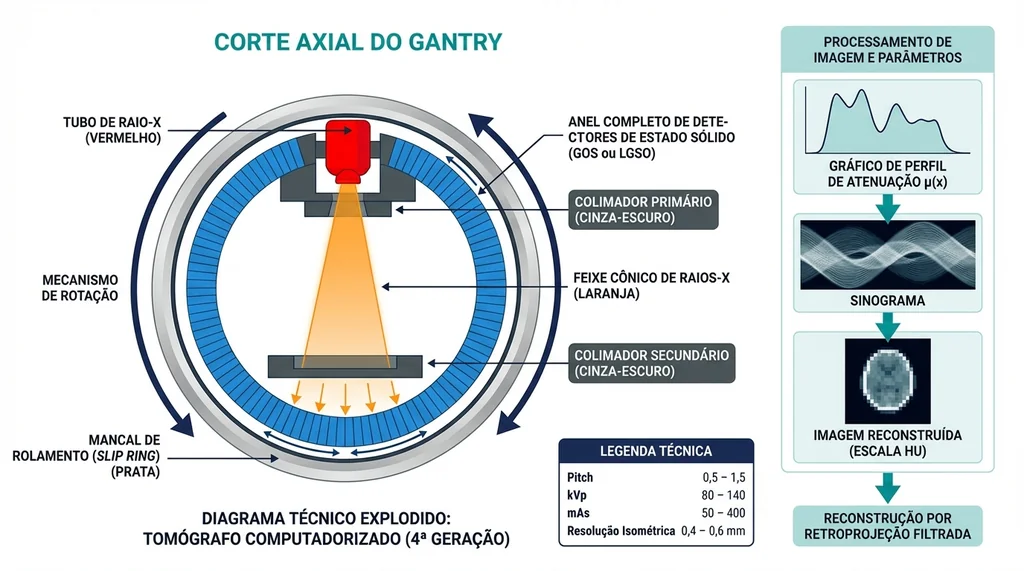

A tomografia computadorizada adquire múltiplas projeções angulares do feixe de raio-X ao redor do corpo e reconstrói uma imagem volumétrica pela lei de Beer-Lambert combinada com algoritmos de reconstrução. A grandeza resultante, o coeficiente de atenuação linear µ é expressa em Unidades Hounsfield (HU), escala contínua ancorada em água (0 HU) e ar (−1.000 HU), com osso cortical em torno de +1.000 HU e gordura entre −80 e −120 HU.

Os sistemas modernos de quarta geração utilizam detectores de estado sólido (cintiladores de gadolínio oxissulfeto ou LGSO acoplados a fotodiodos) dispostos em anel fixo com até 320 fileiras de detectores (Aquilion ONE Genesis, Canon). A reconstrução iterativa com modelo de base física (MBIR) e, mais recentemente, por redes neurais profundas (deep learning reconstruction, DLR), reduziu a dose em 40–80% em relação à retroprojeção filtrada clássica.

A fronteira atual é a tomografia computadorizada photon-counting (PCD-CT): detectores de telureto de cádmio-zinco (CZT) ou silício contam fótons individualmente e medem sua energia, eliminando o cintilador intermediário e o ruído eletrônico de conversão. Isso viabiliza imagem espectral intrínseca (multi-bin), resolução espacial de até 0,2 mm e redução de dose de 30–50% adicionais. O NAEOTOM Alpha (Siemens Healthineers, 2021) foi o primeiro PCD-CT aprovado para uso clínico pelo FDA.

O Siemens NAEOTOM Alpha, primeiro tomógrafo photon-counting aprovado pela FDA em 2021, já realizou mais de 1 milhão de exames globalmente. Em 2024, a Siemens investiu 80 milhões de euros na expansão da produção de detectores em Forchheim.

— Siemens Healthineers, Relatório Anual, 2024

Comparativo entre tecnologias de reconstrução em TC, desempenho clínico

Tecnologia	Redução de dose vs. FBP	Tempo de reconstrução	Ruído de imagem	Artefatos típicos
Retroprojeção filtrada (FBP)	Referência (0%)	Segundos	Proporcional a 1/√mAs	Artefatos de estrela
Iterativa híbrida (ASIR, iDose)	30–40%	Segundos a minutos	Reduzido ~30–40%	Aparência plástica em altas doses
Iterativa completa MBIR	50–75%	10–30 min (GPU)	Reduzido ~50–75%	Suavização excessiva em baixo sinal
Deep learning reconstruction (DLR)	40–80%	<1 min (GPU)	Reduzido e mais natural	Potencial alucinação de estruturas finas
Photon-counting CT (PCD-CT)	30–50% adicional	Segundos (hardware)	Sem ruído eletrônico	Artefatos de pile-up em alta taxa de contagem

Ressonância Magnética: Campo B0, Bobinas e Segurança do Paciente

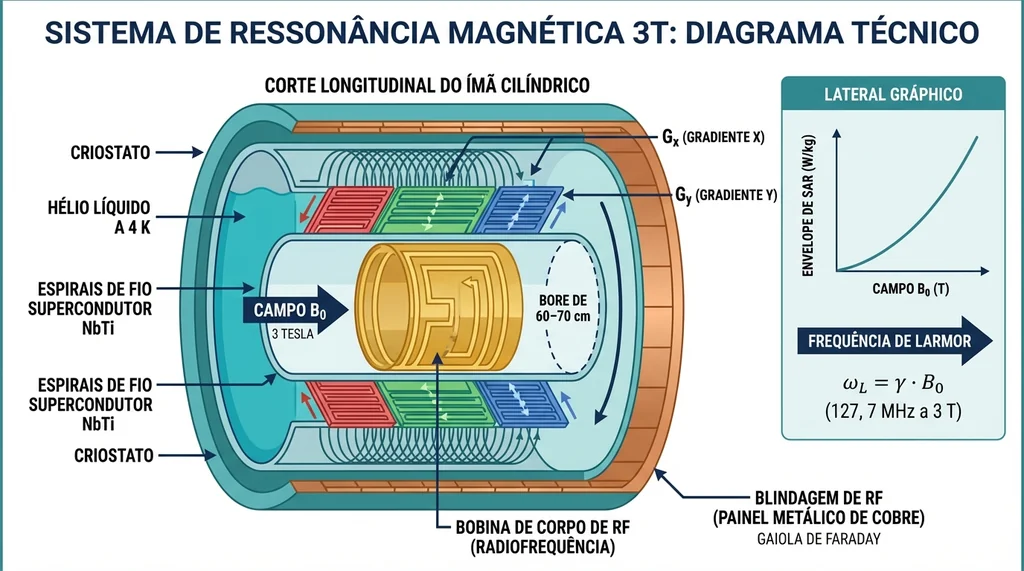

A ressonância magnética é a modalidade de maior complexidade de engenharia do parque de diagnóstico por imagem. O sistema é composto por quatro subsistemas interdependentes: o magneto principal (que gera o campo B0 estático), o sistema de bobinas de gradiente (que codificam a posição espacial do sinal), as bobinas de radiofrequência (RF) (que excitam e detectam os prótons) e o sistema de shimming (que homogeneíza o campo B0 com precisão de partes por milhão).

Os magnetos supercondutores modernos operam a 1,5 T, 3 T ou 7 T sendo os dois primeiros campos a configuração clínica padrão e o último restrito a pesquisa e aplicações neurológicas especializadas. O fio supercondutor de NbTi mergulhado em hélio líquido a 4 K (−269 °C) conduz a corrente sem resistência elétrica, mantendo o campo estável por décadas. O quench, perda abrupta da supercondutividade, é um evento de segurança crítico, com vaporização imediata do hélio líquido e liberação de até 1.700 litros de gás por litro de líquido evaporado.

A segurança em RM envolve quatro zonas de risco (ASTM F2503): Zona I (livre acesso), Zona II (triagem), Zona III (acesso restrito, linha de 5 gauss) e Zona IV (sala do magneto, acesso controlado). Para pacientes, os riscos incluem deslocamento de implantes ferromagnéticos, aquecimento de dispositivos implantáveis (marcapassos, neuroestimuladores) e depósito de energia de RF quantificado pela Taxa de Absorção Específica (SAR) limitada pela IEC 60601-2-33 a 2 W/kg para corpo inteiro e 3,2 W/kg para cabeça.

Para o contexto regulatório desses equipamentos, incluindo o processo de registro junto à ANVISA, recomendamos nosso guia sobre como registrar dispositivos médicos na ANVISA. Um exemplo recente de avanço na área é a aprovação FDA do sistema SIGNA da GE Healthcare em 2026.

Parâmetros técnicos comparativos, sistemas de RM clínicos 1,5T vs. 3T vs. 7T

Parâmetro	1,5 Tesla	3 Tesla	7 Tesla
Frequência de Larmor (¹H)	63,9 MHz	127,7 MHz	297,2 MHz
Relação sinal/ruído (SNR)	Referência (1×)	~2× maior	~4–5× maior
SAR máximo (corpo inteiro)	2 W/kg	2 W/kg	2 W/kg (mais restritivo na prática)
Compatibilidade de implantes	Ampla	Moderada	Muito limitada
Aplicação clínica principal	Corpo inteiro, MSK, abdômen	Neuro, cardíaco, espectroscopia	Neuro funcional, pesquisa
Custo de aquisição (USD)	1,0–1,8 M	2,0–3,5 M	8,0–12,0 M

Ultrassom: Transdutores Piezoelétricos, Frequências e Modos de Imagem

O ultrassom é a modalidade de maior capilaridade no sistema de saúde brasileiro: baixo custo relativo, ausência de radiação ionizante, portabilidade e capacidade de imagem em tempo real o tornam indispensável em pronto-socorro, obstétrica, cardiologia e medicina de urgência. O princípio físico baseia-se na piezoeletricidade: o transdutor converte energia elétrica em ondas mecânicas ultrassônicas (via efeito piezoelétrico direto na transmissão) e reconverte o eco recebido em sinal elétrico (efeito inverso na recepção).

A frequência de operação dos transdutores, tipicamente entre 1 e 20 MHz governa o compromisso fundamental entre resolução e penetração. Transdutores lineares de alta frequência (7,5–18 MHz) resolvem estruturas de 0,1–0,3 mm na tireoide, mamas e partes moles superficiais; transdutores convexos de baixa frequência (2–5 MHz) penetram 25–30 cm no abdômen com resolução de 1–3 mm. O ultrassom endoscópico (EUS) com transdutores de 5–20 MHz no interior do corpo, atinge estruturas adjacentes ao trato gastrointestinal com resolução submilimétrica.

O modo Doppler, espectral (pulsado ou contínuo), colorido e power Doppler, detecta e quantifica fluxo sanguíneo pela mudança de frequência dos ecos refletidos por hemácias em movimento (efeito Doppler). A velocidade de fluxo v = (Fd · c) / (2 · f₀ · cos θ), onde Fd é o desvio Doppler, c a velocidade do som nos tecidos (~1.540 m/s), f₀ a frequência central do transdutor e θ o ângulo de insonação. O ângulo θ deve ser mantido abaixo de 60° para minimizar o erro de estimativa de velocidade.

O ultrassom ponto de cuidado (POCUS, Point-of-Care Ultrasound) revolucionou a medicina de urgência: sistemas portáteis com sondas de matriz matricial pesando menos de 300 g se conectam a smartphones via Wi-Fi ou USB-C, com custo de aquisição 10–20 vezes menor que equipamentos convencionais de alto padrão. No contexto da manutenção preventiva desses dispositivos, consulte nosso artigo sobre manutenção de equipamentos hospitalares.

PET-CT: Física Nuclear, FDG e Sistemas Digitais de Última Geração

O PET-CT combina a tomografia por emissão de pósitrons (PET), que mensura atividade metabólica, com a tomografia computadorizada (CT), que fornece mapa anatômico e coeficientes de atenuação para correção. No PET, o radiofármaco mais utilizado é o fluordesoxiglicose marcada com flúor-18 (FDG-¹⁸F): análogo estrutural da glicose captado preferencialmente por células de alto metabolismo glicolítico (tumores, infecções, processos inflamatórios). O ¹⁸F decai por emissão de pósitrons (β⁺), que aniquilam com elétrons do tecido produzindo dois fótons de 511 keV em coincidência, emitidos a 180° ± 0,25°.

O sistema PET detecta esses pares de fótons em coincidência dentro de uma janela temporal de 4–6 ns (coincidência de tempo de voo, TOF, nos sistemas modernos reduz para 200–400 ps), permitindo localização mais precisa da fonte de emissão. O parâmetro clínico central é o Valor de Captação Padronizado (SUV, Standardized Uptake Value):

O Brasil possui apenas 105 a 135 PET-CTs instalados, com densidade de aproximadamente 0,5 por milhão de habitantes, metade da recomendação mínima da OMS de 1 por milhão. Cinco estados brasileiros não possuem nenhum equipamento PET-CT.

— SBMN / CNES-DATASUS, 2024

SUV = (atividade por grama de tecido) / (dose injetada / massa corporal do paciente)

Lesões com SUV máximo acima de 2,5 são classicamente suspeitas de malignidade, embora esse limiar varie por localização anatômica e tipo tumoral. Os sistemas de PET digital com detectores de silício fotomultiplicador (SiPM), como o Biograph Vision (Siemens), o uEXPLORER (United Imaging) e o Vereos (Philips), substituíram os fotomultiplicadores convencionais (PMTs), aumentando a sensibilidade em 2–5 vezes e a resolução temporal (TOF) em 50%, reduzindo dose de FDG ou tempo de aquisição.

Para a gestão de equipamentos de medicina nuclear no parque tecnológico hospitalar, veja nosso guia sobre gestão do parque tecnológico hospitalar.

Proteção Radiológica: CNEN NN-3.01 e Princípios ALARA

Três das cinco modalidades, raio-X, TC e PET-CT, utilizam radiação ionizante e estão sujeitas à regulação da Comissão Nacional de Energia Nuclear (CNEN). A norma fundamental é a CNEN NN-3.01 (Diretrizes Básicas de Proteção Radiológica) que incorpora as recomendações da CIPR 103 e estabelece o sistema de proteção radiológica sobre três pilares: justificação (nenhuma exposição sem benefício líquido positivo), otimização (ALARA) e limitação de dose (tabela de limites para TOE e público).

No contexto da TC, o índice de dose CTDI (CT Dose Index) e o produto dose-comprimento DLP (Dose-Length Product) são os parâmetros regulatórios centrais. A ABNT NBR IEC 61223-3-5 estabelece os testes de aceitação e constância para tomógrafos. Para PET-CT, a RDC ANVISA 63/2011 regulamenta os serviços de medicina nuclear, incluindo instalações físicas blindadas, manuseio de radiofármacos e monitorização de dose de operadores.

Limites de dose por categoria de trabalhador, CNEN NN-3.01

Categoria	Dose efetiva anual	Dose equivalente (cristalino)	Dose equivalente (pele/extremidades)
Trabalhador ocupacionalmente exposto (TOE)	20 mSv/ano (média 5 anos); máx. 50 mSv em 1 ano	150 mSv/ano	500 mSv/ano
Aprendiz (16–18 anos)	6 mSv/ano	50 mSv/ano	150 mSv/ano
Público em geral	1 mSv/ano	15 mSv/ano	50 mSv/ano
Gestante (TOE, abdômen)	1 mSv (gestação inteira)

Inteligência Artificial no Diagnóstico por Imagem

A integração de inteligência artificial ao diagnóstico por imagem é a transformação mais acelerada da área desde a digitalização dos anos 1990. O FDA autorizou mais de 1.350 dispositivos de IA/ML em imagiologia até o final de 2025, com 78% focados em radiologia e medicina nuclear. No Brasil, a ANVISA criou a RDC 657/2022 para regulamentar software como dispositivo médico (SaMD), categoria na qual se enquadram os algoritmos de diagnóstico por imagem.

As aplicações clínicas consolidadas incluem: detecção de nódulos pulmonares em TC (sensibilidade >95% em sistemas como o Veye Chest, Aidence); triagem de retinopatia diabética em retinografias (IDx-DR, aprovado FDA 2018); detecção de derrame intracraniano em TC (Viz.ai, Rapid.ai); e cálculo automatizado de EF ventricular em ecocardiografia. Em RM, redes de reconstrução acelerada (compressed sensing + DL) permitem reduzir o tempo de aquisição em 50–80% mantendo qualidade diagnóstica, o que tem impacto direto na capacidade e custo dos serviços.

Para uma análise aprofundada do cenário de IA em saúde no Brasil, incluindo regulação e casos de uso, consulte nosso artigo sobre inteligência artificial em saúde no Brasil. Para compreender os requisitos normativos que esses algoritmos precisam cumprir como SaMD, veja software como dispositivo médico (SaMD).

Manutenção, Qualidade e Gestão do Parque de Imagem

A gestão do parque tecnológico de diagnóstico por imagem envolve três dimensões complementares: manutenção preventiva e corretiva, controle de qualidade de imagem e gestão econômica do ciclo de vida. No Brasil, a RDC ANVISA 2/2010 (Tecnovigilância) obriga os estabelecimentos de saúde a notificar queixas técnicas e eventos adversos relacionados a equipamentos.

Para equipamentos de raio-X e TC, os programas de controle de qualidade seguem a ABNT NBR IEC 61223 e os protocolos da ANVISA (Portaria SVS/MS 453/1998, que mesmo anterior está em revisão), incluindo testes periódicos de rendimento do tubo, camada semi-redutora (CSR), colimação do feixe, resolução de contraste e dose de entrada na pele. Para RM, os protocolos de QC avaliam homogeneidade de campo, relação sinal-ruído, resolução espacial e geometria de imagem usando phantoms padronizados.

O custo de manutenção anual de equipamentos de alta complexidade representa tipicamente 8–15% do valor de aquisição: um TC multislice adquirido por R$ 2,5 milhões implica R$ 200.000–375.000/ano em contratos de manutenção, peças e calibração. A estratégia de manutenção preditiva, monitoramento de parâmetros do tubo de raio-X (mAs acumulados, temperatura do anodo, HU de calibração diária), é uma área de inovação ativa onde o engenheiro biomédico agrega valor direto. Para estratégias detalhadas, veja nosso guia sobre equipamentos do centro cirúrgico e os princípios de gestão ali discutidos.

Perguntas Frequentes sobre Equipamentos de Diagnóstico por Imagem

Qual é a diferença entre TC e RM e quando cada uma é indicada?

A TC usa raios-X (radiação ionizante) e é superior para visualização de tecidos densos, ossos, cálculos renais, hemorragias agudas e lesões pulmonares, com tempo de aquisição de segundos. A RM usa campos magnéticos e RF (sem radiação) e é preferida para tecidos moles, cérebro, medula espinhal, articulações, fígado e próstata, com contraste de tecidos muito superior, mas tempo de aquisição de 20–60 minutos. A escolha depende da hipótese diagnóstica, disponibilidade, custo, presença de implantes e necessidade de contraste com gadolínio (RM) ou iodo (TC).

O que é o princípio ALARA e como ele se aplica na prática clínica?

ALARA (As Low As Reasonably Achievable) é o princípio central da proteção radiológica, que determina que toda exposição à radiação ionizante deve ser reduzida ao menor nível razoavelmente possível, considerando fatores econômicos e sociais. Na prática, aplica-se ajustando os parâmetros de técnica radiológica ao biotipo do paciente (protocolos pediátricos de baixa dose), usando blindagem de chumbo em órgãos fora do campo de interesse, selecionando técnicas iterativas de reconstrução em TC, justificando rigorosamente cada solicitação de exame e priorizando ultrassom ou RM quando a informação clínica for equivalente.

Quais são os riscos de segurança específicos da ressonância magnética?

Os principais riscos em RM dividem-se em quatro categorias: efeitos do campo estático B0 (deslocamento e torque em objetos ferromagnéticos, efeito magnetohidrodinâmico no sangue em campos >4T); efeitos dos gradientes comutados (estimulação nervosa periférica, ruído acústico de até 130 dB, exigindo proteção auditiva); efeitos da RF (aquecimento tecidual mensurado pela SAR, aquecimento de implantes condutores); e efeitos do criogênio (risco de quench com liberação de hélio gasoso). Pacientes com marcapassos, neuroestimuladores, implantes cocleares ou clipes de aneurisma ferromagnético têm contraindicação absoluta ou relativa conforme classificação MR Conditional/MR Unsafe.

Como funciona o PET-CT e para que doenças é mais indicado?

O PET-CT injeta no paciente um radiofármaco emissor de pósitrons, geralmente FDG-¹⁸F, que se acumula em células de alto metabolismo glicolítico. O escaner detecta os fótons de 511 keV emitidos em coincidência pela aniquilação pósitron-elétron, gerando um mapa 3D de atividade metabólica. O CT integrado fornece a referência anatômica e os coeficientes de atenuação para correção. As indicações mais estabelecidas incluem estadiamento e monitoramento de resposta ao tratamento em linfomas, câncer de pulmão, cólon, melanoma e câncer de mama, além de avaliação de viabilidade miocárdica e diagnóstico diferencial de doenças neurodegenerativas (com amiloide-PET e tau-PET).

Quais são as perspectivas para o mercado brasileiro de diagnóstico por imagem?

O mercado brasileiro de equipamentos de imagem médica deve crescer a CAGR de 6–8% até 2030, impulsionado pela expansão do sistema privado de saúde (Saúde Suplementar), pelo Programa de Aceleração do Crescimento (PAC Saúde) para renovação de equipamentos do SUS, pela adoção de ultrassom portátil POCUS em UPAs e UBSs, e pela chegada de equipamentos de RM compactos de ímã permanente (campo aberto, 0,3–1,0 T) que dispensam hélio líquido, reduzindo custo de infraestrutura em 40–60% e viabilizando implantação em municípios de médio porte. Fabricantes nacionais como Medpex e HB Technologies atuam em segmentos de raio-X e ultrassom, e startups como DLM Medical e Pixeon lideram soluções de software DICOM e IA para o mercado regional. Para explorar oportunidades no setor, consulte nossa análise do mercado de dispositivos médicos no Brasil.

Recursos e Referências Normativas

Para aprofundamento técnico e acesso às normas que regem os equipamentos de diagnóstico por imagem, os principais recursos incluem:

• CNEN NN-3.01, Diretrizes Básicas de Proteção Radiológica: norma fundamental de proteção radiológica no Brasil, aplicável a raio-X, TC e PET-CT.
• IAEA Radiation Protection of Patients (RPOP): portal da Agência Internacional de Energia Atômica com recursos de proteção radiológica para pacientes e profissionais.
• ACR Manual on MR Safety: referência global em segurança de ressonância magnética, publicado pelo American College of Radiology.
• SNMMI Practice Guidelines for PET/CT: diretrizes práticas para PET-CT publicadas pela Society of Nuclear Medicine and Molecular Imaging.
• ANVISA Tecnovigilância: portal de notificação e alertas de segurança de equipamentos médicos no Brasil.
