Biomecânica na Engenharia Biomédica [2026]: FEA, Próteses e Análise de Movimento

Biomecânica é a disciplina que aplica os princípios da mecânica clássica, estática, dinâmica, mecânica dos fluidos e mecânica dos sólidos, a sistemas biológicos. Para o engenheiro biomédico, isso se traduz em produtos concretos: implantes ortopédicos capazes de suportar décadas de carga cíclica, próteses de membros que reproduzem a cinemática natural da marcha, modelos computacionais que permitem ao cirurgião planejar uma osteotomia antes de tocar no paciente, e dispositivos de reabilitação que reaprendem ao sistema neuromuscular seus padrões de ativação.

Este artigo faz parte do Guia Definitivo de Engenharia Biomédica.

O que é biomecânica na engenharia biomédica

Diferentemente do uso comum do termo no contexto esportivo, a biomecânica como praticada pelo engenheiro biomédico está voltada para o desenvolvimento tecnológico com aplicação clínica. Suas subáreas principais são:

• Biomecânica musculoesquelética: análise de forças em articulações, ossos, músculos, tendões e ligamentos durante o movimento.
• Biomecânica computacional: uso de Análise por Elementos Finitos (FEA) e Dinâmica de Fluidos Computacional (CFD) para simular o comportamento mecânico de tecidos e dispositivos.
• Mecânica de tecidos: caracterização experimental das propriedades viscoelásticas, hiperplásticas e bifásicas de tecidos moles e duros.
• Biomecânica cardiovascular: modelagem do fluxo sanguíneo, remodelamento vascular, análise de aneurismas e projeto de valvas e stents.
• Biomecânica ortopédica: projeto, simulação e teste de implantes, superfícies articulares e sistemas de fixação.
• Biomecânica da reabilitação: desenvolvimento de próteses, órteses e exoesqueletos com base na análise quantitativa do movimento.

O mercado global de implantes ortopédicos, um dos principais destinos do conhecimento biomecânico, foi avaliado em US$ 52,86 bilhões em 2026 e deve alcançar US$ 80,14 bilhões até 2034 (CAGR de 5,34%). Biomateriais metálicos respondem por 47–59% desse mercado. Para o engenheiro que deseja atuar nessa cadeia produtiva, dominar FEA, CAD e prototipagem rápida representa uma vantagem competitiva direta, refletida em salários médios de R$ 8.658/mês e até mais de R$ 16.000/mês em cargos sênior, conforme dados do CAGED. Confira o panorama completo em Mercado de Trabalho em Engenharia Biomédica e em Salários do Engenheiro Biomédico.

Propriedades mecânicas de tecidos biológicos

Todo modelo computacional ou projeto de implante começa pela definição das propriedades do material. Ao contrário dos materiais de engenharia convencional, os tecidos biológicos são heterogêneos, anisotrópicos, viscoelásticos e sujeitos a adaptação funcional. Ignorar essas características leva a modelos imprecisos e implantes que falham prematuramente.

Osso cortical e trabecular

O osso cortical, a camada densa do diáfise dos ossos longos, possui módulo de Young de 15–20 GPa no sentido longitudinal e 6–13 GPa no sentido transversal, confirmando sua anisotropia. Sua resistência à tração é de ~130 MPa e à compressão de ~170 MPa. A Lei de Wolff descreve a adaptação funcional do osso: ele deposita massa óssea em regiões de alta tensão e reabsorve onde a carga é baixa, fenômeno crítico para prever a osseointegração (ou a ausência dela) ao redor de implantes.

O osso trabecular, presente em epífises e corpos vertebrais, é muito mais heterogêneo: módulo de 0,05–0,5 GPa e porosidade entre 50 e 90%. Carter & Hayes estabeleceram a relação empírica E = C · ρ³ onde ρ é a densidade aparente, modelo ainda amplamente usado para atribuir propriedades heterogêneas a partir de mapas de densidade tomográfica (QCT).

Cartilagem articular, tendões e ligamentos

A cartilagem articular é um tecido bifásico poroplástico: uma fase sólida (colágeno tipo II + proteoglicanos) e uma fase fluida (água + íons). Seu módulo de equilíbrio em compressão é de 0,5–1,5 MPa muito inferior ao do osso, mas sua função principal é distribuir a carga uniformemente na articulação. A ausência de vascularização, que impede a regeneração espontânea, justifica décadas de pesquisa em engenharia de tecidos cartilaginosos.

Tendões e ligamentos apresentam comportamento hiperplástico não-linear (curva J de tensão-deformação), com módulo tangente na região linear de 1–2 GPa. O modelo de Fung (QLV, Quasi-Linear Viscoelasticity) é o mais empregado para sua caracterização em simulações.

Vasos sanguíneos e músculos

Vasos sanguíneos como a aorta são modelados pelo modelo HGO (Holzapfel-Gasser-Ogden) que incorpora a anisotropia das fibras de colágeno dispostas helicoidal­mente na parede arterial, além das pré-tensões residuais presentes in vivo. Já o músculo esquelético é representado pelo Modelo de Hill que divide o comportamento em três componentes em paralelo/série: elemento contrátil (CE), elemento elástico em série (SE) e elemento elástico em paralelo (PE), formando a base dos modelos musculoesqueléticos de softwares como o OpenSim.

Tecido	Modelo constitutivo	Módulo / Parâmetro-chave	Observação
Osso cortical	Elástico transversalmente isotrópico	E = 15–20 GPa (axial)	Lei de Wolff: adaptação funcional
Osso trabecular	Carter-Hayes (E = Cρ³)	E = 0,05–0,5 GPa	Porosidade 50–90%
Cartilagem articular	Bifásico poroplástico (Mow)	E_eq = 0,5–1,5 MPa	Sem vascularização
Tendão/Ligamento	Fung QLV (hiperplástico)	E_tang = 1–2 GPa	Curva J de tensão-deformação
Vasos sanguíneos	HGO (Holzapfel-Gasser-Ogden)	Fibras de colágeno em hélice	Pré-stress residual in vivo
Músculo esquelético	Hill (CE + SE + PE)	F_max depende da PCSA	Base do OpenSim

Análise de movimento: da captura óptica ao smartphone com IA

A análise quantitativa do movimento (AQM) é o conjunto de técnicas que mede posição, velocidade, aceleração e forças durante tarefas funcionais, caminhada, corrida, subida de escadas, gestos de trabalho. Os dados gerados alimentam modelos musculoesqueléticos e informam o projeto de próteses, órteses e implantes. Imagine uma plataforma de alumínio com câmeras infravermelhas ao redor, marcadores reflexivos colados ao corpo do paciente, e placas de força embutidas no solo capturando 1000 amostras por segundo em seis graus de liberdade, esse é o laboratório de análise de marcha de referência.

Sistemas ópticos com marcadores (padrão-ouro)

Os sistemas ópticos com marcadores reflexivos, Vicon, OptiTrack e Qualisys representam o padrão-ouro em precisão, com erros de rastreamento de 0,1–0,5 mm. Utilizam múltiplas câmeras infravermelhas sincronizadas para reconstruir a trajetória 3D de dezenas de marcadores passivos ou ativos fixados em pontos anatômicos. O custo de um laboratório completo varia de US$ 50.000 a mais de US$ 500.000 incluindo câmeras, plataformas de força (AMTI, Kistler, Bertec, US$ 10.000–30.000 cada) e sistema de EMG de superfície (Delsys Trigno, Noraxon).

Unidades de medição inercial (IMU)

Os sistemas baseados em IMUs (Xsens, APDM) reduzem o custo para US$ 5.000–50.000 e permitem medições fora do laboratório, ambulatório, domicílio, campo esportivo. A principal limitação é o acúmulo de erro (drift) na integração dos sinais do giroscópio, que degrada a estimativa de posição ao longo do tempo. Algoritmos de fusão sensorial (Kalman, Madgwick) atenuam, mas não eliminam esse problema.

Captura de movimento sem marcadores: a disrupção da IA

A fronteira mais ativa em análise de movimento é a captura markerless que usa visão computacional e redes neurais para estimar a pose 3D do corpo a partir de vídeos comuns, sem marcadores, sem laboratório caro. Ferramentas como OpenPose (Carnegie Mellon) e MediaPipe (Google) oferecem estimativa de pose 2D/3D em tempo real em hardware de consumo. O projeto OpenCap (Stanford, 2023) demonstrou que duas câmeras de smartphone são suficientes para obter cinemática articular com menos de 5° de erro em relação ao padrão-ouro, sendo 25 vezes mais rápido e custando menos de 1% de um laboratório tradicional. A plataforma comercial Theia3D oferece soluções markerless de alta precisão para ambientes clínicos.

Sistema	Precisão	Custo estimado	Ambiente
Óptico com marcadores (Vicon/Qualisys)	0,1–0,5 mm	US$ 50K–500K+	Laboratório
IMU (Xsens/APDM)	~2–5°	US$ 5K–50K	Campo / Domicílio
Markerless IA (OpenCap)	< 5° (articular)	< US$ 500	Qualquer local
Plataformas de força (AMTI/Kistler)	± 0,5 N	US$ 10K–30K/unid.	Laboratório

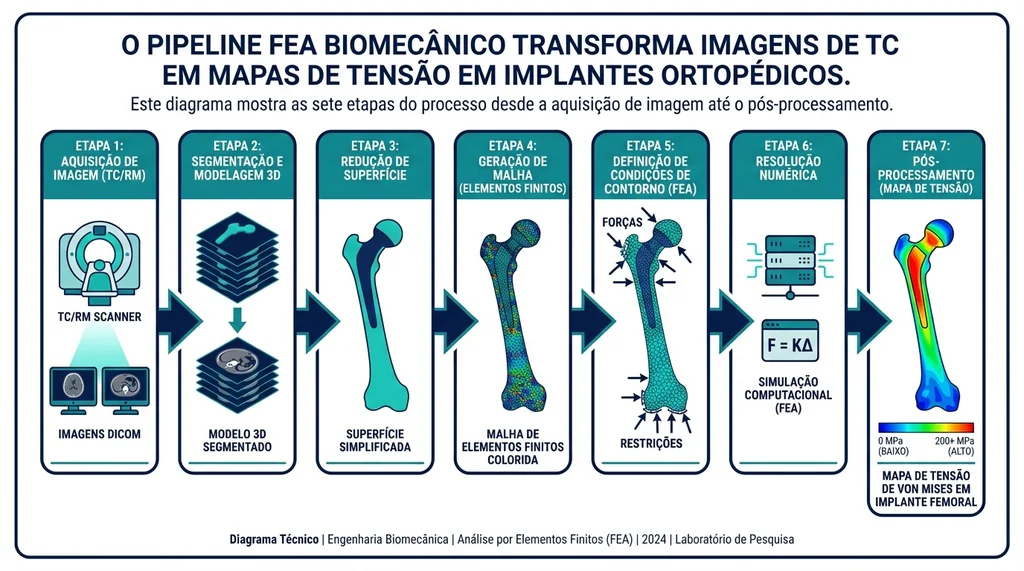

Análise por Elementos Finitos (FEA): o pipeline completo

A Análise por Elementos Finitos (FEA, Finite Element Analysis) é a principal ferramenta computacional do engenheiro biomecânico. Com ela é possível prever distribuições de tensão e deformação em implantes, avaliar o risco de fratura óssea periprostética, comparar designs de hastes femorais antes de fabricar um único protótipo, ou simular o comportamento de um stent durante a expansão em um vaso arterial. O pipeline completo envolve sete etapas interdependentes.

Etapa 1: Aquisição de imagem

O modelo parte de imagens médicas, tomografia computadorizada (TC) para ossos e implantes metálicos, ressonância magnética (RM) para tecidos moles. A TC fornece valores de Unidades Hounsfield (HU) que podem ser convertidos em densidade óssea local, permitindo construir modelos com propriedades heterogêneas derivadas diretamente da anatomia do paciente.

Etapa 2: Segmentação

A segmentação transforma pilhas de imagens DICOM em superfícies 3D. As principais ferramentas são:

• Materialise Mimics: padrão-ouro industrial, integrado ao 3-matic para geração de malha. Custo: US$ 10.000+/ano.
• 3D Slicer: open-source, extensível via Python, com módulos de segmentação semiautomática e aprendizado de máquina.
• ITK-SNAP: especializado em segmentação semiautomática de estruturas anatômicas.
• InVesalius: software brasileiro open-source desenvolvido pelo CTI Renato Archer amplamente usado no SUS para planejamento cirúrgico e fabricação de modelos anatômicos.

Etapas 3 a 7: Do CAD à solução

Após a segmentação, a superfície é importada para um software CAD (SolidWorks, Rhinoceros) para refinamento geométrico e montagem com componentes protéticos. A malha de elementos finitos, tetraédrica (mais fácil) ou hexaédrica (mais precisa para osso cortical), é gerada com ferramentas como Hypermesh, ICEM CFD ou os próprios pré-processadores dos solvers. As propriedades dos materiais são atribuídas segundo os modelos descritos na seção anterior. As condições de contorno (forças musculares e reações articulares) são extraídas de modelos musculoesqueléticos do OpenSim a partir dos dados de captura de movimento. O solver resolve o sistema de equações lineares ou não-lineares, e o pós-processamento gera os mapas de tensão de von Mises, deformação principal e coeficiente de segurança.

Software FEA	Tipo	Custo	Diferencial em biomecânica
FEBio	Open-source	Gratuito	Projetado para biomecânica: bifásico, crescimento, contato
ANSYS Student	Comercial (versão gratuita)	Gratuito (128k nós)	Vasto ecossistema, curva de aprendizado ampla
ABAQUS	Comercial	Licença acadêmica	UMAT/VUMAT: modelos de material totalmente customizáveis
COMSOL Multiphysics	Comercial	Licença acadêmica	FSI (Fluid-Structure Interaction) nativo

O FEBio desenvolvido pela Universidade de Utah, merece destaque especial: é o único solver open-source construído especificamente para biomecânica, com elementos e modelos de material não encontrados em softwares gerais, como elementos bifásicos para cartilagem e módulos de crescimento/remodelação óssea. A IEEE EMBS (Engineering in Medicine and Biology Society) é a principal organização internacional que publica pesquisas em FEA biomecânica.

Design de próteses: de membros inferiores a mãos mioelétricas

O projeto de uma prótese transtibial moderna envolve três subsistemas mecânicos interdependentes: o encaixe (socket), o módulo de tornozelo-pé e, em amputações mais proximais, o joelho protético. Cada um desses componentes exige análise biomecânica rigorosa para que a cadência da marcha, os picos de força de reação do solo e a eficiência energética do ciclo se aproximem dos valores de um membro natural, que suporta cerca de 1,2 vezes o peso corporal no apoio simples e até 3,5 vezes em corrida.

Membros inferiores: do SACH ao pé ESAR de fibra de carbono

Os pés protéticos evoluíram do simples SACH (Solid Ankle Cushion Heel, amortecimento por compressão de espuma) para os pés ESAR (Energy Storage and Return, armazenamento e retorno de energia), fabricados em carbono unidirecional. O pé ESAR armazena energia elástica durante o apoio e a libera na propulsão, reduzindo o custo metabólico da marcha em 20–30% em relação a pés convencionais. O socket é fabricado por CAD/CAM com scanner 3D do coto, eliminando grande parte da variabilidade do processo manual.

Em amputações transfemurais, o joelho protético microprocessado, como o C-Leg (Ottobock) o Genium (Ottobock) e o Rheo Knee (Össur) usa sensores de força, ângulo e aceleração para ajustar o amortecimento hidráulico ou magnetorreológico em tempo real, ciclo a ciclo. Isso permite ao usuário descer escadas em passo alternado e adaptar-se a diferentes superfícies.

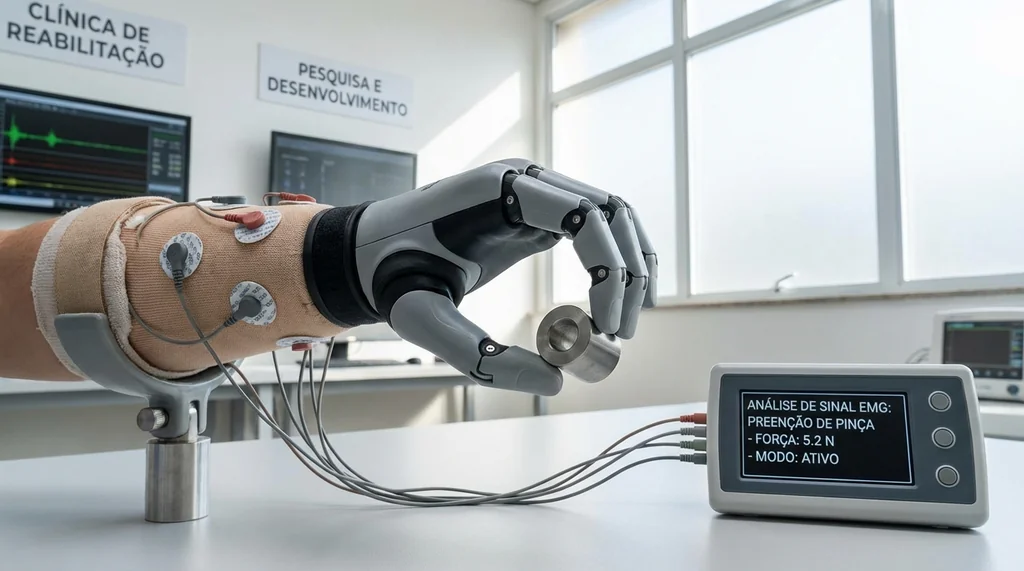

Membros superiores: mãos mioelétricas de alta funcionalidade

As mãos mioelétricas de última geração, i-Limb (Össur), bebionic (Ottobock) e TASKA Hand possuem até 24 padrões de preensão e são controladas por sinais de EMG de superfície captados no coto. O engenheiro de produto que trabalha nessa área lida diariamente com otimização cinemática de garras, seleção de atuadores (motores DC brushless de alta eficiência energética), encapsulamento à prova d'água e algoritmos de reconhecimento de padrão mioelétrico baseados em aprendizado de máquina. Para conhecer as empresas que fabricam esses dispositivos no Brasil, consulte Empresas de Engenharia Biomédica no Brasil.

Impressão 3D de próteses e órteses

A manufatura aditiva transformou o acesso a dispositivos protéticos. O projeto e-NABLE rede colaborativa global de voluntários, produz próteses parciais de mão por menos de US$ 50 em filamento PLA/PETG. A Hero Arm da OpenBionics é uma mão biônica multiarticulada fabricada por FDM a US$ 5.000–10.000 ante US$ 30.000–100.000 de uma mão mioelétrica tradicional equivalente.

Do ponto de vista de engenharia, as principais tecnologias de impressão 3D em saúde são:

• FDM (Fused Deposition Modeling): PLA, PETG, TPU para próteses, órteses e modelos anatômicos. Baixo custo, bom para estruturas rígidas.
• SLS (Selective Laser Sintering): nylon PA12 sem suporte, alta resistência mecânica. Usado para sockets customizados.
• SLA/DLP: resina de alta resolução para guias cirúrgicas e modelos dentários.
• Impressão em metais (DMLS/SLM): Ti-6Al-4V poroso para implantes com osseointegração. Estruturas lattice com rigidez controlada reduzem o stress shielding.

O mercado global de impressão 3D para dispositivos médicos foi avaliado em US$ 3,04 bilhões em 2025 e cresce acima de 15% ao ano. As normas técnicas que regem o teste de próteses fabricadas por qualquer processo são a ISO 10328 (teste estrutural de próteses de membros inferiores), ISO 22675 (pés protéticos) e ISO 22523 (requisitos gerais para próteses e órteses externas).

Implantes ortopédicos: materiais, tribologia e robótica cirúrgica

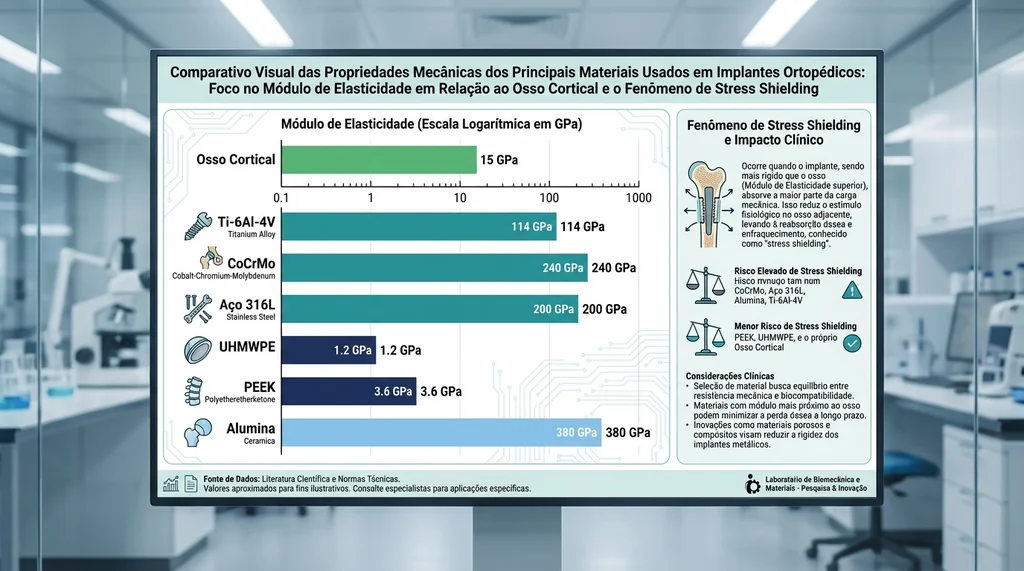

O projeto de um implante ortopédico começa pela seleção do material, decisão que envolve módulo de elasticidade, resistência ao desgaste, biocompatibilidade, processabilidade e custo. A tabela abaixo sintetiza os principais materiais utilizados em implantes ortopédicos atuais, com dados de rigidez que são determinantes para o fenômeno de stress shielding (escudo de tensão): quando o implante é muito mais rígido que o osso circundante, ele absorve carga excessiva e o osso reabsorve por falta de estímulo mecânico, levando à perda do implante a médio prazo.

Material	E (GPa)	Vantagens principais	Aplicações típicas
Ti-6Al-4V (ELI)	110	Biocompatível, osseointegração, leve	Hastes femorais, implantes dentários, estruturas de próteses
CoCrMo	210–230	Alta resistência ao desgaste	Superfícies articulares (metal-on-metal, metal-on-poly)
Aço 316L	200	Econômico, boa resistência	Placas, parafusos, fixadores externos
UHMWPE	0,5–1,0	Baixíssimo coeficiente de fricção	Insertos tibiais (ATJ), acetábulo (ATQ), disco intervertebral
PEEK	3,5–4,5	E próximo ao osso cortical (reduz stress shielding)	Cages intersomáticos, placas craniofaciais
Alumina (Al₂O₃)	380	Extremamente duro, inerte	Cabeças femorais cerâmicas

Observe que o PEEK (E = 3,5–4,5 GPa) tem módulo próximo ao do osso cortical (15–20 GPa), ainda há diferença, mas muito menor do que o titânio (E = 110 GPa). Isso o torna candidato promissor para cages vertebrais, onde o stress shielding pode comprometer a fusão óssea.

Robótica cirúrgica na artroplastia

A robótica cirúrgica integra dados biomecânicos pré-operatórios de TC com navegação intraoperatória em tempo real. Os principais sistemas em uso global são:

• MAKO (Stryker): líder de mercado, braço robótico háptico para artroplastia total de quadril (ATQ) e joelho (ATJ). Guia a fresagem dentro de margens pré-planejadas com haptic boundaries.
• ROSA Knee (Zimmer Biomet): navegação e robótica para ATJ e cirurgia de coluna.
• CORI (Smith+Nephew): sistema portátil handheld para ATJ.
• Excelsius GPS (Globus Medical): especializado em cirurgia de coluna, com mais de 94.000 procedimentos realizados até 2025.

No Brasil, os sistemas de robótica cirúrgica já estão presentes no Hospital Albert Einstein, Hospital Sírio-Libanês e na Rede D'Or, instituições que publicam séries de casos em parceria com os principais grupos de pesquisa nacionais.

Biomecânica cardiovascular

A biomecânica cardiovascular modela o comportamento mecânico do sangue, das paredes vasculares e das estruturas cardíacas. O sangue é tipicamente tratado como fluido newtoniano em grandes vasos: viscosidade dinâmica μ = 0,035–0,04 Pa·s e densidade ρ = 1.060 kg/m³. Em vasos pequenos (< 100 µm), o comportamento não-newtoniano (modelo de Carreau-Yasuda) precisa ser considerado.

CFD em aneurismas e planejamento de stents

A Dinâmica de Fluidos Computacional (CFD) é usada para calcular o campo de velocidades e a Wall Shear Stress (WSS, tensão de cisalhamento na parede) em geometrias vasculares complexas derivadas de angiografia por TC ou ressonância. WSS cronicamente baixa (< 0,4 Pa) está associada à disfunção endotelial e progressão da aterosclerose, enquanto WSS muito elevada pode causar degeneração endotelial em colos de aneurismas. Modelos CFD são usados para prever o risco de ruptura de aneurismas intracranianos e planejar a colocação de stents de derivação de fluxo.

Além disso, a Reserva Fracionada de Fluxo virtual (FFR virtual), calculada por CFD a partir de TC de coronárias sem a necessidade de cateterismo, já tem aprovação regulatória nos EUA (HeartFlow FFRCT) e começa a ser avaliada pela ANVISA para uso no Brasil.

FSI e o futuro da simulação cardiovascular

A Interação Fluido-Estrutura (FSI) acopla a CFD com a FEA para simular simultaneamente o fluxo sanguíneo e a deformação da parede vascular. O custo computacional é elevado, mas os resultados são muito mais realistas, essencial para o projeto de valvas cardíacas bioprotéticas e stents endovasculares. O SimVascular é um pipeline open-source completo para simulação cardiovascular, desde a segmentação de imagens médicas até a solução FSI.

Softwares essenciais para o engenheiro biomecânico

O domínio de ferramentas computacionais é hoje indissociável da prática profissional em biomecânica de engenharia. A tabela abaixo organiza o ecossistema de softwares por categoria:

Categoria	Software	Tipo	URL / Destaque
Segmentação de imagens	Materialise Mimics	Comercial	Padrão industrial, US$ 10K+/ano
Segmentação de imagens	3D Slicer	Open-source	Extensível via Python
Segmentação de imagens	InVesalius (CTI Renato Archer)	Open-source brasileiro	Usado no SUS; exporta para FEA e impressão 3D
Modelo musculoesquelético	OpenSim	Open-source (Stanford)	Forças musculares e articulares para FEA
FEA biomecânica	FEBio	Open-source	Bifásico, crescimento, contact
FEA geral	ANSYS / ABAQUS / COMSOL	Comercial	Licenças acadêmicas amplamente disponíveis
Simulação cardiovascular	SimVascular	Open-source	Pipeline completo imagem → FSI
CAD	SolidWorks / Rhinoceros	Comercial	Projeto de implantes e próteses
Análise de movimento markerless	OpenCap / MediaPipe	Open-source	Smartphone, custo mínimo

Para o estudante, a rota recomendada é: InVesalius → FEBio → OpenSim → ANSYS Student todas as ferramentas são gratuitas e cobrem o pipeline biomecânico completo sem custo de licença.

Pesquisa e mercado no Brasil

O Brasil possui uma base sólida de pesquisa em biomecânica de engenharia, com grupos consolidados em universidades públicas e institutos de pesquisa federais. A SBEB (Sociedade Brasileira de Engenharia Biomédica) é a entidade que articula essa comunidade, organizando o Congresso Brasileiro de Engenharia Biomédica (CBEB) bienalmente.

Principais grupos de pesquisa

• UNICAMP CEB (Centro de Engenharia Biomédica): desde 1982, um dos centros mais antigos e produtivos do país, com pesquisa em instrumentação, processamento de sinais e biomecânica.
• USP EEFE – Laboratório de Biomecânica: referência nacional em análise quantitativa do movimento e biomecânica esportiva/ocupacional.
• UFRGS LAPEX: laboratório histórico em análise de marcha e biomecânica do esporte.
• UFMG – Engenharia Mecânica: forte em biomecânica computacional e FEA de implantes.
• UNESP Bauru – CS3B: mais de 20 anos de pesquisa em FEA de implantes dentários e ortopédicos, com publicações indexadas em PubMed.
• UFSC LEBm: integrante da rede REMATO, realiza testes de implantes conforme normas ISO para o Ministério da Saúde.
• CTI Renato Archer: desenvolveu o InVesalius e oferece serviços de impressão 3D médica para o SUS.

Indústria nacional de implantes

A indústria brasileira de implantes é concentrada no interior de São Paulo, especialmente em Rio Claro e Mogi Mirim. A Baumer (Mogi Mirim/SP), fundada em 1964, é a maior fabricante nacional de implantes ortopédicos. Outras empresas relevantes incluem IOL Implantes (Rio Claro), Ortosíntese e MDT Implantes. As multinacionais DePuy Synthes (J&J), Zimmer Biomet, Stryker e Smith+Nephew têm distribuidores e, em alguns casos, operações locais. A ABIMO (Associação Brasileira da Indústria de Artigos e Equipamentos Médicos) representa o setor perante o governo e a ANVISA. Para saber onde o engenheiro biomédico pode trabalhar, veja Áreas de Atuação em Engenharia Biomédica.

Tendências: gêmeos digitais, IA e medicina personalizada

O horizonte de 2026–2030 para a biomecânica de engenharia é marcado pela convergência de três vetores tecnológicos: gêmeos digitais musculoesqueléticos personalizados inteligência artificial generativa e manufatura aditiva de quarta geração.

Gêmeos digitais musculoesqueléticos

Um gêmeo digital musculoesquelético é um modelo computacional dinâmico e personalizado, construído a partir de imagens médicas, captura de movimento e dados genômicos do paciente, que prediz a resposta mecânica do sistema locomotor a diferentes intervenções cirúrgicas ou reabilitações antes de qualquer procedimento. Empresas como Materialise, Conformis e Restor3D já oferecem implantes totalmente personalizados (patient-specific) guiados por esse conceito.

Inteligência artificial em biomecânica

As aplicações de IA/ML em biomecânica de engenharia com maior maturidade tecnológica incluem:

• Predição de falha de implantes: redes neurais treinadas com dados de seguimento clínico e FEA identificam pacientes de alto risco antes da revisão.
• Design generativo: algoritmos de topologia otimização e redes GAN propõem geometrias de implantes que maximizam rigidez com mínimo volume de material.
• Análise automática de marcha: modelos de visão computacional classificam padrões patológicos de caminhada a partir de vídeos de smartphone em tempo real.
• Segmentação automática: redes U-Net segmentam ossos e cartilagens em TC/RM em segundos, reduzindo o tempo do pipeline FEA de horas para minutos.

4D printing e materiais inteligentes

A impressão 4D adiciona a dimensão do tempo à manufatura aditiva: estruturas impressas que mudam de forma sob estímulo térmico, químico ou mecânico. Em biomecânica, isso abre caminho para órteses que se adaptam ao contorno do membro ao longo da reabilitação e para stents que se expandem controladamente após a implantação.

Exoesqueletos

Os exoesqueletos motorizados, ReWalk, Ekso Bionics, Indego (Vanderbilt/Parker Hannifin) já têm aprovação da FDA para reabilitação de lesados medulares. No Brasil, protótipos desenvolvidos em parceria UFRGS-UFMG participam de ensaios clínicos. O engenheiro que desenvolve esses sistemas trabalha na fronteira entre biomecânica, controle em tempo real, sistemas embarcados e interface humano-máquina, incluindo interfaces cérebro-computador (BCI), um perfil altamente valorizado pelo mercado. Veja as perspectivas detalhadas em Tendências e Futuro da Engenharia Biomédica.

Como a biomecânica aparece na grade curricular e na carreira

Nos cursos de engenharia biomédica no Brasil, a biomecânica aparece geralmente no 4.º ou 5.º ano, integrada a disciplinas de mecânica dos sólidos, biomateriais e instrumentação. A grade curricular completa de 5 anos mostra como as disciplinas se articulam. Após a graduação, o profissional que domina FEA, CAD e análise de movimento pode atuar como:

• Engenheiro de produto em empresas de implantes ou próteses (Baumer, Zimmer Biomet, Stryker).
• Analista de FEA em empresas de consultoria de simulação.
• Engenheiro de aplicação em fornecedores de software (ANSYS, Dassault Systèmes).
• Pesquisador em universidades e institutos (CNPq, FAPESP, FINEP).
• Especialista regulatório na ANVISA ou em empresas que buscam registros de implantes.

Para um panorama completo das possibilidades, consulte O que faz o Engenheiro Biomédico.

Perguntas frequentes

O que é biomecânica na engenharia biomédica e como ela difere da biomecânica esportiva?

Na engenharia biomédica, a biomecânica está orientada ao desenvolvimento de produtos, implantes, próteses, modelos computacionais e dispositivos de reabilitação, com foco em análise estrutural (FEA), seleção de materiais e conformidade regulatória. A biomecânica esportiva, por outro lado, concentra-se em otimizar o desempenho atlético e prevenir lesões no contexto do treinamento físico, sem necessariamente envolver desenvolvimento tecnológico de dispositivos.

Quais são os softwares mais usados em biomecânica computacional?

Para FEA, os mais usados são FEBio (open-source, específico para biomecânica), ANSYS, ABAQUS e COMSOL. Para modelagem musculoesquelética, o OpenSim (Stanford) é o padrão em pesquisa. Para segmentação de imagens médicas, destacam-se Materialise Mimics (comercial) e 3D Slicer/InVesalius (open-source). Para análise de movimento, Vicon/Qualisys (laboratório) e OpenCap/MediaPipe (markerless com IA).

Por que o módulo de elasticidade é tão importante no projeto de implantes?

Quando o implante é muito mais rígido do que o osso ao redor, fenômeno chamado de stress shielding, ele absorve a maior parte da carga mecânica e o osso, privado de estímulo, sofre reabsorção por atrofia. Isso pode levar ao afrouxamento do implante em 5–15 anos. É por isso que materiais como PEEK (E ~ 4 GPa) e estruturas de titânio em lattice (E ajustável via porosidade) são pesquisados como alternativas ao Ti-6Al-4V sólido (E = 110 GPa).

O que é FEA (Análise por Elementos Finitos) e como funciona no contexto biomédico?

FEA é um método numérico que divide uma geometria complexa em milhares ou milhões de elementos simples (tetraedros, hexaedros), resolve equações de equilíbrio de forças em cada elemento e recombina os resultados para obter campos de tensão e deformação em toda a estrutura. Na biomecânica, isso permite prever se um implante suportará as cargas funcionais do paciente antes de fabricar o primeiro protótipo, reduzindo drasticamente o ciclo de desenvolvimento e o número de testes físicos destrutivos.

Quais as diferenças entre os sistemas de captura de movimento óptico e por IMU?

Sistemas ópticos com marcadores (Vicon, Qualisys) oferecem precisão de 0,1–0,5 mm, mas custam US$ 50.000–500.000+ e exigem laboratório controlado. Sistemas IMU (Xsens) custam US$ 5.000–50.000, são portáteis e permitem medições em ambiente real, porém sofrem drift acumulativo. Os sistemas markerless com IA (OpenCap, MediaPipe) representam a disrupção atual: custo abaixo de US$ 500, utilizando câmeras de smartphone, com precisão de cerca de 5° no ângulo articular.

Quais materiais são usados em implantes ortopédicos e por quê?

Ti-6Al-4V é o mais usado em hastes e implantes dentários por combinar biocompatibilidade, leveza e osseointegração. CoCrMo prevalece em superfícies articulares pela alta resistência ao desgaste. UHMWPE é o polietileno de altíssimo peso molecular usado em insertos tibiais e acetabular pelo baixíssimo coeficiente de atrito. PEEK ganha espaço em cages vertebrais pelo módulo próximo ao osso. A seleção depende sempre do balanço entre propriedades mecânicas, tribológicas, biológicas e de manufaturabilidade.

Como o Brasil se posiciona na pesquisa e na indústria de biomecânica?

O Brasil possui grupos de pesquisa sólidos em biomecânica computacional (UNESP Bauru, UFMG, UFSC) e musculoesquelética (USP, UFRGS), com publicações indexadas em PubMed e IEEE. Na indústria, a Baumer é a maior fabricante nacional de implantes ortopédicos desde 1964. O InVesalius, desenvolvido pelo CTI Renato Archer, é um software open-source de referência internacional para segmentação de imagens médicas. O mercado regulatório é supervisionado pela ANVISA, que segue padrões ISO e ASTM alinhados aos marcos internacionais.
